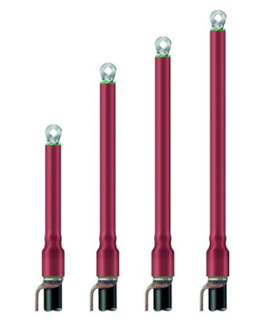

Copyright © 2023 현우시스템㈜ . All Rights Reserved.열수축형 타입으로 다양한 크기의 케이블에 적용 가능
Raychem 세라믹 반도체 기술(ZnO) 스트레스 제어 시스템
반영구적인 수명
전압 | 도체 단면적 (㎟) | 분기부 길이 (mm)) | 제품명 | |
---|---|---|---|---|
옥내 | 옥외 | |||
12kV | 10 - 16 | 450 | IXSU-F 3301 | OXSU-F 3301 |
1200 | IXSU-F 3304 | OXSU-F 3304 | ||
16 - 35 | 450 | IXSU-F 3311 | OXSU-F 3311 | |
1200 | IXSU-F 3314 | OXSU-F 3314 | ||
25 - 70 | 450 | IXSU-F 3321 | OXSU-F 3321 | |
1200 | IXSU-F 3324 | OXSU-F 3324 | ||
95 - 240 | 450 | IXSU-F 3331 | OXSU-F 3331 | |
1200 | IXSU-F 3334 | OXSU-F 3334 | ||
240 - 500 | 450 | IXSU-F 3341 | OXSU-F 3341 | |
1200 | IXSU-F 3344 | OXSU-F 3344 |

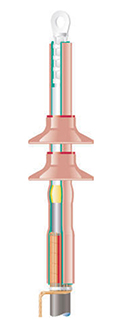

열수축형 타입으로 다양한 크기의 케이블에 적용 가능
케이블 단말부분의 전기적 스트레스를 제어함
반영구적인 수명
전압 | 도체 단면적 (㎟) | 제품명 | |||
---|---|---|---|---|---|
1 Core | 3 Core | ||||
옥내 | 옥외 | 옥내 | 옥외 | ||
22.9kV | up to 120 | KHVT-O-D-2 | KHVT-3-O-D-2 | ||
150 - 325 | KHVT-O-D-3 | KHVT-3-O-D-3 | |||
400 - 800 | KHVT-O-D-4 | KHVT-3-O-D-4 | |||
15kV | up to 95 | KHVT-151 | KHVT-151S | KHVT-3-151 | KHVT-3-151S |
120 - 185 | KHVT-152 | KHVT-152S | KHVT-3-152 | KHVT-3-152S | |
240 - 500 | KHVT-153 | KHVT-153S | KHVT-3-153 | KHVT-3-153S | |
600 - 1200 | KHVT-154 | KHVT-154S | KHVT-3-154 | KHVT-3-154S | |
6.6kV | up to 38 | KHVT-I-A-0 | KHVT-O-A-0 | KHVT-3-I-A-0 | KHVT-3-O-A-0 |
50 - 100 | KHVT-I-A-1 | KHVT-O-A-1 | KHVT-3-I-A-1 | KHVT-3-O-A-1 | |
120 - 250 | KHVT-I-A-2 | KHVT-O-A-2 | KHVT-3-I-A-2 | KHVT-3-O-A-2 | |
300 - 500 | KHVT-I-A-3 | KHVT-O-A-3 | KHVT-3-I-A-3 | KHVT-3-O-A-3 | |
over 500 | KHVT-I-A-4 | KHVT-O-A-4 | KHVT-3-I-A-4 | KHVT-3-O-A-4 |

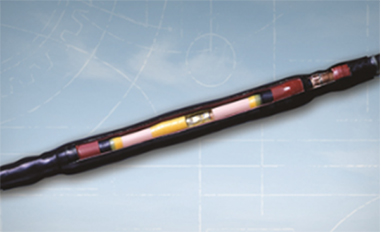

열수축형 타입으로 다양한 크기의 케이블에 적용 가능
원형, 부채꼴, 단심, 삼심 등 다양한 케이블 도체에도 적용 가능
부품들을 장치 시키는데 외피를 필요 이상 잘라내지 않아도 됨
특별한 커넥터나 특수한 도체 접속 기술이 필요하지 않음
전압 | 도체 단면적 (㎟) | 제품명 | |
---|---|---|---|
1 Core | 3 Core | ||
22.9kV | up to 100 | KHVS-2521S | HVS-3-2521S |
150 - 250 | KHVS-2522S | HVS-3-2522S | |
325 - 600 | KHVS-2523S | HVS-3-2523S | |
6.6kV | up to 38 | KHVS-821S | HVS-3-821S |
50 - 100 | KHVS-822S | HVS-3-822S | |
120 - 250 | KHVS-823S | HVS-3-823S | |
300 - 500 | KHVS-824S | HVS-3-824S | |
over 500 | KHVS-825S | HVS-3-825S |

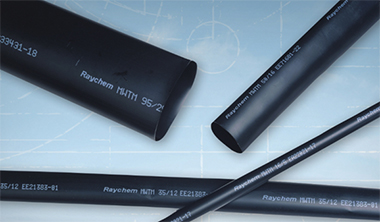

중간 두께의 열수축형 절연 튜브
저압 종단 및 직선 접속재 / 케이블 외피 보수용
할로겐 프리, 풍화 및 자외선 차단
사용 지속 온도 : -40℃ - 120℃
제품명 | 사용 범위 (mm) | 길이 (mm) | 비고 |
---|---|---|---|
MWTM-10/3-1200-S | 03 - 09 | 1200 | Sealant coated |
MWTM-16/5-1200-S | 06 - 14 | 1200 | |
MWTM-25/8-1200-S | 09 - 22 | 1200 | |
MWTM-35/12-1200-S | 13 - 32 | 1200 | |
MWTM-50/16-1200-S | 17 - 43 | 1200 | |
MWTM-63/19-1200-S | 21 - 57 | 1200 | |
MWTM-85/25-1200-S | 25 - 74 | 1200 | |
MWTM-95/29-1200-S | 32 - 86 | 1200 | |
MWTM-115/34-1200-S | 36 - 99 | 1200 | |
MWTM-140/42-1200-S | 46 - 119 | 1200 | |
MWTM-10/3-A/U | 03 - 09 | 40meter | Uncoated Spooled tubing |
MWTM-16/5-A/U | 06 - 14 | 40meter | |
MWTM-25/8-A/U | 09 - 22 | 40meter | |
MWTM-35/12-A/U | 13 - 32 | 30meter | |
MWTM-50/16-A/U | 17 - 43 | 25meter |

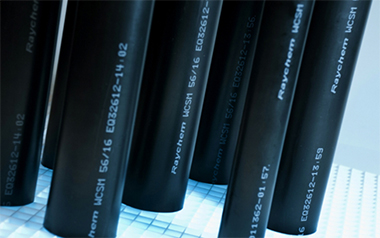

두꺼운 두께의 열수축형 절연 튜브
저압 종단 및 직선 접속재 / 케이블 외피 보수용
할로겐 프리, 풍화 및 자외선 차단
사용 지속 온도 : -40℃ - 120℃
제품명 | 사용 범위 (mm) | 길이 (mm) | 비고 |
---|---|---|---|
WCSM-12/3-1200/S | 3.5 - 10 | 1200 | Sealant coated |
WCSM-16/4-1200/S | 4.5 - 14 | 1200 | |
WCSM-24/6-1200/S | 6.5 - 22 | 1200 | |
WCSM-34/8-1200/S | 9 - 31 | 1200 | |
WCSM-48/12-1200/S | 13 - 44 | 1200 | |
WCSM-56/16-1200/S | 17.5 - 50 | 1200 | |
WCSM-70/20-1200/S | 22 - 63 | 1200 | |
WCSM-90/25-1200/S | 27 - 81 | 1201 | |
WCSM-110/30-1200/S | 33 - 100 | 1202 | |
WCSM-130/35-1200/S | 38 - 118 | 1203 | |
WCSM-160/50-1200/S | 55 - 144 | 1204 | |
WCSM-180/50-1200/S | 55 - 162 | 1205 |

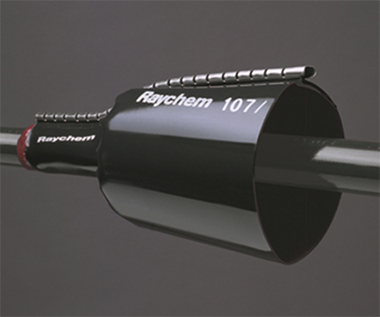

케이블 외피 손상 시 케이블 절단없이 신속하게 보수 가능
케이블 외피 보수용
제품명 | 사용 범위 (mm) | 길이 (mm) | 비고 |
---|---|---|---|
CRSM 34/10 | 11 - 21 | 1000 | Sealant coated |
CRSM 53/13 | 17 - 32 | 1000 | |
CRSM 84/20 | 24 - 50 | 1000 | |
CRSM 107/29 | 31 - 65 | 1000 | |
CRSM 143/36 | 33 - 86 | 1000 | |
CRSM 198/55 | 56 - 120 | 1000 |
